常州诺飞电子科技有限公司

1.功能介绍（Function introduce）

DH-SENSOR 双霍尔传感器是适配电动自行车使用的传感器，

其主要应用于助力信号的检测。由于与之配套的是12磁钢的磁盘，

所以其精度比使用5磁钢的单霍尔传感器精度高，其传感距离比使用

12磁钢的单霍尔传感器传感距离远，最远可达 6.0mm。双霍尔传感器的灵敏度较单霍尔传感器提高 2-3 倍，且不会有误

动作。

脚蹬向前转，传感器输出脉冲信号，传感器上的红色 LED 会对应

闪烁。脚蹬向后转，传感器输出低电位（完全没有脉冲信号输出），

指示灯不亮。这样能方便用户随时察看传感器是否有故障。

2.外观尺寸、材料与图片（Size, Material & Photos）

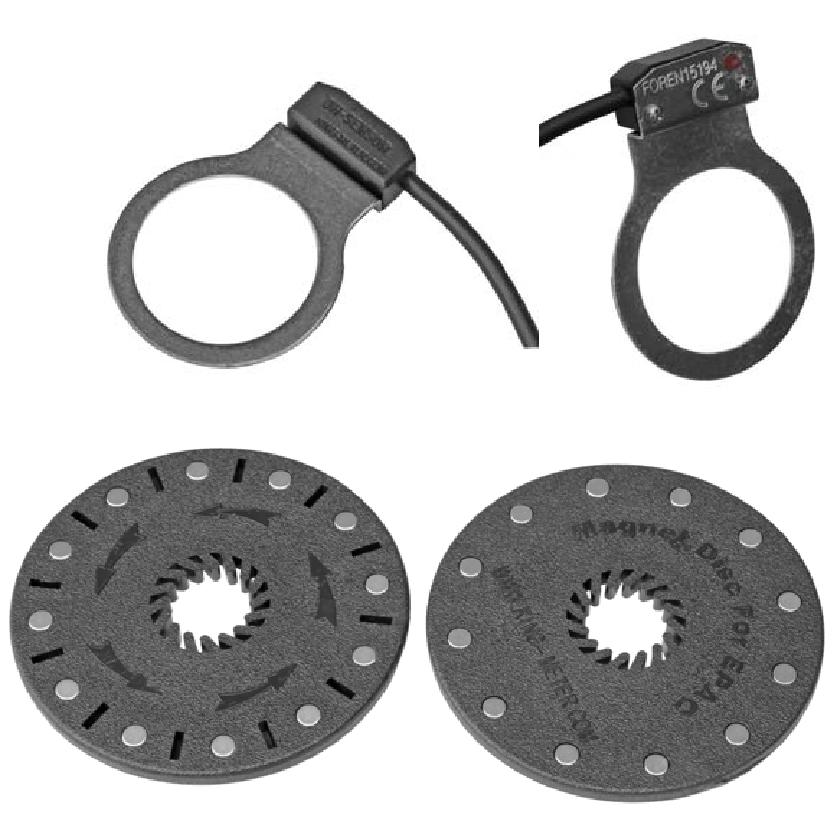

(Unit：mm) DH-SENSOR 外壳材料 PC，所用材料有很好的抗氧化性和耐老性。

PC shell is very good oxidation stability and aging characteristics.

3.技术参数及可靠性（Specifications & Reliability）

· 电压：4.5—6 伏特（直流） · Rated Voltage: 4.5-6V (DC)

· 静态电流：<5 毫安 · Current without brake: <5mA

· 工作状态电流：<6 毫安 · Current with brake: <6mA

· 引线拉力：>20 牛顿 · Lead tension: >20N

· 霍尔响应时间：<0.001 秒 · Corresponding time when brake: <0.001S

· 响应距离：>5 毫米 · Corresponding distance: 2-3mm

· 霍尔感应寿命：>2 千万次 · Hall electrical life: >20M times

· 干态绝缘：>20 兆欧 · Insulation dry condition: >20M ohm

· 湿态绝缘：>2 兆欧 · Insulation wet condition: >2M ohm

4.接插件与引线（Connector & Cable）

· 所用接插件可以根据客户要求定做。红：+5V，黑：地线，绿：脉冲信号

· 引线长度根据客户要求定做。

· The connector can be customize.

· The length of the cable also can be customize。

· Red：+5V，Black: GND, Green: pulse Signal.

5.可靠性测试（Dependability Test）

测试项目

测试条件

性能

Test item

Test condition

Result

引线端子拉力强度

拉力 20N

无拉脱现象

Tensile tests of the

维持时间 60S

OK

connector

>20N, 60S

外壳引线拉力强度

拉力 30N

无拉脱现象

Tensile tests of the

维持时间 60S

OK

cable

>30N, 60S

引线对外壳绝缘度 1

ZC25-3 型兆欧表

Lead to shell

干态，湿度 80%

>20M

insulation NO.1

Dry, Humidity 80%

引线对外壳绝缘度 2

ZC25-3 型兆欧表

Lead to shell

喷淋态

>20M

insulation NO.2

Spray

耐高温测试

90±2℃

High temperature

5V

OK

test

>2hours

低温测试

—20±2℃

Low temperature

5V

OK

test

>8hours

振动测试

20Hz

工作正常

5V

Vibration test

OK

持续时间:2h

45±2℃

恒定湿热

5V

工作正常

湿度 90%±5%

Constant damp

OK

>2hours

Humidity 90%

喷淋模拟

5V

工作正常

Spray

>2hours

OK

6.环保要求（RoHS & CE）

符合 RoHS 和 CE

With RoHS and CE Report
