[ 速度传感器 ]



1.功能描述
速度传感器是检测电动车车速的外置传感器。内置霍尔元件,固定在在电动车的前后叉或后平叉上,磁头安装在电动车的辐条上。当车轮转动时,磁头每经过一次速度传感器,传感器内的霍尔会向控制器输出一个脉冲信号。控制器采集到信号,计算出车轮转动一圈的时间,根据时间和轮径大小计算出电动车前进的速度。

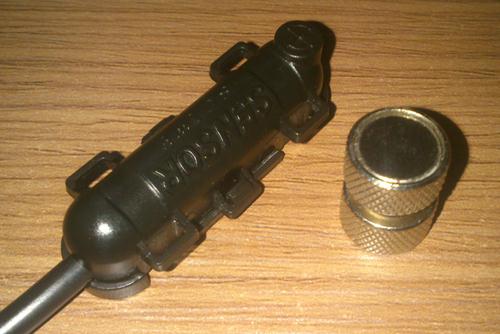

2.外观尺寸

速度传感器霍尔元件是非接触式信号传输,在生产工艺上,霍尔元件是用胶水密封在外壳里面,用户可以放心使用。


3.引线顺序及接插件规格
1.绿:信号
2.红:5V
3.黑:地线
4.安装说明
在电动车的前叉或后平叉上安装速度传感器,在电动车的辐条上安装磁头。磁头必须对准传感器的十字架标志,以提高敏感度。

速度传感器的有效感应距离一般不大于 6mm。在安装时,应用扎带固定速度传感器。如果速度传感器距离磁头 6mm 以上,应使用胶垫适当垫高传感器。
5.供电电压及波形
速度传感器的供电电压为 5V。

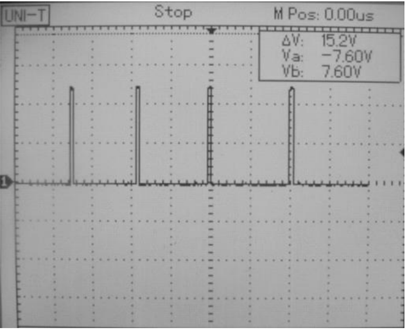

下图为车轮转动时,磁头经过传感器产生的脉冲信号。



6.线路连接
此速度传感器一般不直接与仪表连接。速度传感器一般是直接和控制器相连接,信号传给控制器后经过计算再传输给仪表显示速度值。这样能有效地减少车把部位的引线。
连接示意图如下:
